U500 HD 通用接线定义：黄线——常火（24小时有电 为记录仪提供电源 记录时间）
                                   红线——ACC (开关机控制电源，启动车有电，熄火无电 有电时记录仪开始工作，无电时延时一分钟关机）
                                   黑线——接地
                                   绿线——不接
                                   黄色AV头 接视频输入
U500 HD 路畅接线定义：黄线——常火（24小时有电 为记录仪提供电源 记录时间）
                                   红线——ACC (开关机控制电源，启动车有电，熄火无电 有电时记录仪开始工作，无电时延时一分钟关机）
                                   黑线——接地
                                   绿线——电视控制 TV-CONT
                                   黄线AV头 接电视输入

U500 HD 华阳接线定义


U500 HD 德赛西威接线定义

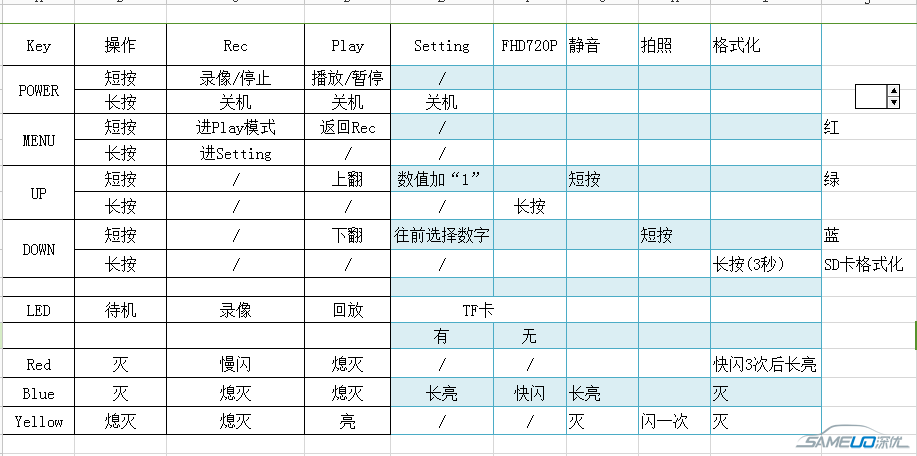

U500 HD 按键定义：
